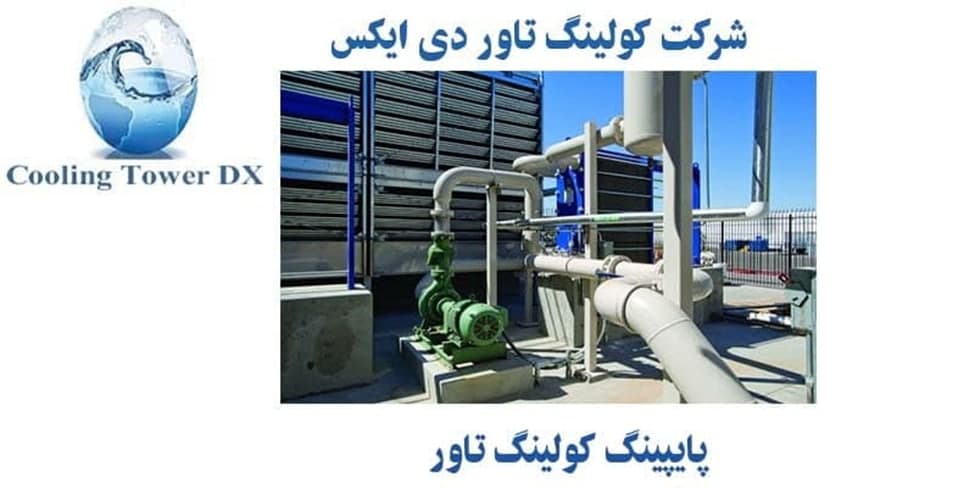

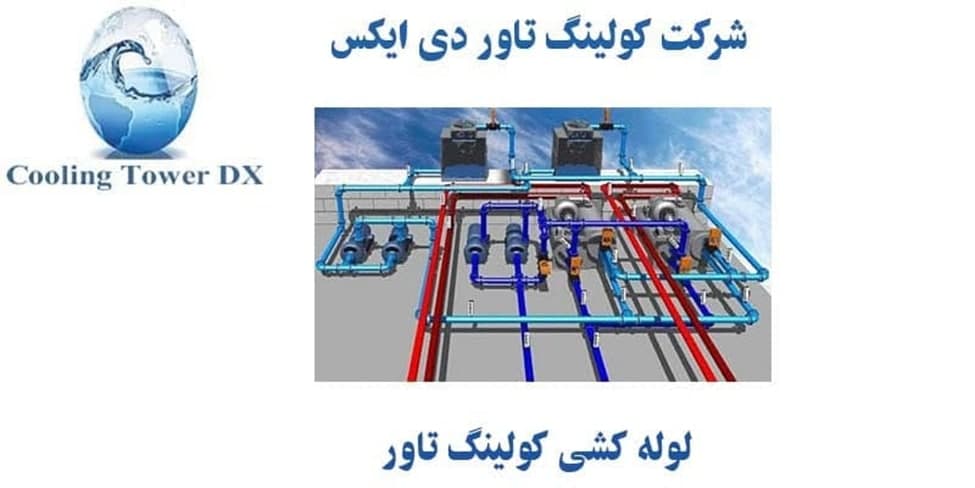

لوله کشی کولینگ تاور

لوله کشی کولینگ تاور جهت انتقال آب بین سیستم و برج خنک کننده انجام می‌شود لوله کشی جزء اساسی ترین مراحل راه اندازی یک دستگاه کولینگ تاور محسوب میگردد. برای انجام فرآیند خنک سازی سیال، ابتدا آب باید داخل کولینگ واتر رود و بعد سرد شدن مجدد به دستگاه بازگردانده شود. این عملکرد توسط پمپ و پایپینگ کولینگ تاور صورت می‌گیرد. یک لوله کشی استاندارد نیازمند مهندسی کاملا فنی دقیق می‌باشد. همچنین تمام اصول و قواعد همانند انتخاب کردن پمپ، طراحی پایپینگ باید بطور کاملا تخصصی رعایت گردد. عدم توجه در نحوه لوله کشی کولینگ تاور سبب بروز مشکلاتی ناگوار نظیر: رسوب گذاری، گرفتگی لوله‌ها، کاهش قدرت پمپ، افت عملکرد برج خنک کننده فایبرگلاس خواهد شد.

آشنایی با انواع لوله کشی کولینگ تاور

براساس مدل دستگاه برج خنک کاری (مرطوب، خشک، هیبریدی)، مدار بندی سیستم، کاربری کولینگ، ظرفیت تاور لوله کشی کولینگ تاور فایبرگلاس دارای انواع متفاوتی میباشد :

• پایپینگ خدماتی (یوتیلیتی) : به منظور تبادل آب و هوا و بخار فشرده کاربرد دارد. طراحی آن بنحوی بوده که برای بیشتر ظرفیت‌های کولینگ واتر استفاده می‌گردد.
• لوله کشی انتقالی : جهت پایپینگ‌هایی با ابعاد گسترده بکار برده می‌شود که در انواع کولینگ‌های بالای ظرفیت 300 تن تبرید کارایی دارد. همچنین قابل بکارگیری برای مصارف مختلف دیگر نظیر نفت، گاز، ذغال سنگ نیز می باشد.
• پایپینگ فرآیندی : جدیدترین روش لوله کشی جهت جابجایی سیال از چند مدار به یک مسیر است. این مدل پایپینگ در انواع سیستم‌های مخازن، کولینگ تاور می‌تواند صورت گیرد.

انواع لوله‌ها براساس متریال در پایپینگ کولینگ تاور

• لوله گالوانیزه : اکثر مواقع به منظور ساخت خطوط انشعابات آب مورد استفاده قرار میگیرد.
• لوله کربن استیل : برای تولید انشعابات کولینگ‌هایی که مایعات و گازهای آن خورندگی ندارند، بکار برده میشود.
• لوله استلنس استیل : قابل استفاده جهت انتقال سیالاتی که خورندگی بالایی دارند.
• لوله کربن استیل LTCS : طراحی پایپینگ کولینگ تاور با متریال کربن استیل مناسب مایعات دمای پایین است.

نکات مهم لوله کشی کولینگ تاور

• محل نصب پمپ باید قسمت پایین لوله کشی باشد.
• قطعات پایپینگ حتما به طور منظم و هم مرکز متصل شوند.
• یکی بودن قطر انشعابات
• هم راستا بودن مسیر لوله کشی
• محل نصب زانویی، شیر، صافی کنار گذر خروجی پمپ تعبیه گردد.
• هموار بودن لوله مکش پمپ
• نصب شیر یک طرفه در مکش پمپ
• جایگزین اتصالات تمام فلنچی بجای پایپینگ جوشی

اتصالات مورد نیاز لوله کشی کولینگ تاور

• زانویی ( Elbow ) : برای تغییر جهت خطوط مورد استفاده قرار میگیرد. اکثرا زوایای 45 و 90 درجه طراحی میگردد.
• کاهنده ( Reducer ) : به منظور متصل کردن لوله‌های کوچکتر به بزرگ تر بکار برده می‌شود.
• انشعاب لوله به لوله ( pipe to pipe ) : این مدل انشعاب یکی از مقرون صرفه ترین مدل انشعابات می‌باشد.
• کپ ( cap ) : بستن انتهای هر لوله با اتصال کپ صورت می‌پذیرد.


انواع اتصال لوله‌ها در پایپینگ کولینگ تاور فایبرگلاس

1. اتصال جوشی لب به لب : برای آب بندی نفت و گاز از اتصال جوشی لب به لب بهره گیری میشود.
2. اتصال جوشی نر و مادگی : این اتصال برای لوله‌هایی که در انتقال مواد سمی، آتشزا، خورنده استفاده می‌شوند بعلت استحکام بالا در جوش کاربرد دارد.
3. اتصال رزوه ای ( دنده ای ) : نوع رزوه‌ای کاربرد چندانی در صنعت ندارد اغلب مناسب لوله کشی جانبی است مزیت این اتصال نصب آسان آن می باشد.
4. اتصال فلنجی : مناسب لوله کشی در سایزهای 2 اینچ به بالا بوده که اکثر مواقع بنحو دوتایی مقابل هم قرار گرفته و توسط پیچ ومهره چفت می‌گردند.

شرکت تهویه دی ایکس البرز توسط بهترین مهندسان فنی حرفه‌ای طراحی انواع لوله کشی کولینگ تاور را انجام می‌دهند.
