قالب‌بندی اسکلت بتنی مرحله به مرحله؛ از فونداسیون تا سقف با قالب فلزی و جک سقفی
در این راهنما مراحل قالب‌بندی فونداسیون، ستون، دیوار، تیر و سقف را همراه با نکات کنترل کیفیت و اشتباهات رایج مرور می‌کنیم.
۱۱:۰۲ - ۰۶ آبان ۱۴۰۵
وانانیوز|
اسکلت بتنی ساختمان همان‌قدر خوب است که قالبش. بتن تازه شکل ندارد و هر عیبی در قالب، از تاب و درز باز گرفته تا جک ناپایدار، مستقیماً روی ستون، دیوار و سقف ساختمان باقی می‌ماند. به همین دلیل، مهندسان اجرایی قالب‌بندی را یکی از تعیین‌کننده‌ترین مراحل ساخت می‌دانند؛ مرحله‌ای که هم سرعت پیشرفت طبقات و هم کیفیت و ایمنی سازه را رقم می‌زند.
در این مقاله مراحل قالب بندی اسکلت بتنی را به ترتیب اجرا مرور می‌کنیم: فونداسیون، ستون، دیوار، تیر و سقف. برای هر مرحله توضیح می‌دهیم چه تجهیزاتی لازم است، ترتیب کار چیست و کجا بیشترین اشتباه رخ می‌دهد. این راهنما برای مالکان، سازندگان و پیمانکارانی نوشته شده که می‌خواهند پیش از شروع اسکلت، تصویر روشنی از کار داشته باشند.
چرا کیفیت قالب‌بندی این‌قدر مهم است؟
قالب‌بندی سه پیامد مستقیم برای پروژه دارد:
- ایمنی: قالب و شمع‌بندی باید وزن بتن تازه، میلگرد، تجهیزات و کارگران را تحمل کند. شکست قالب حین بتن‌ریزی از خطرناک‌ترین حوادث کارگاهی است.
- کیفیت سازه: قالب ناصاف یا نشت‌دار باعث شکم دادن، کرمو شدن و کاهش پوشش بتن روی میلگرد می‌شود؛ عیب‌هایی که دوام سازه را کم می‌کنند.
- زمان و هزینه: سرعت بستن و باز کردن قالب، طول اجرای هر طبقه را تعیین می‌کند. قالب خوب یعنی طبقات سریع‌تر و ترمیم کمتر.
در سال‌های اخیر بیشتر سازندگان از قالب چوبی به سمت قالب فلزی رفته‌اند. قالب فلزی سطح صاف‌تر و ابعاد دقیق‌تری می‌دهد، سریع‌تر نصب می‌شود و اگر درست نگهداری شود، ده‌ها تا صدها بار قابل استفاده است.
مرحله اول: آماده‌سازی پیش از قالب‌بندی
پیش از نصب اولین قطعه قالب، چند کار باید انجام شود:
- مطالعه نقشه‌های سازه: ابعاد ستون‌ها، دیوارها، تیرها و ضخامت دال هر طبقه را استخراج کنید تا نوع و تعداد قالب مشخص شود.
- برنامه‌ریزی چرخه قالب: مشخص کنید چند دست قالب و جک لازم دارید تا یک طبقه منتظر آزاد شدن تجهیزات طبقه دیگر نماند.
- بازدید تجهیزات: پانل‌ها باید صاف، جوش‌ها سالم و متعلقات کامل باشد. قالب معیوب را قبل از نصب کنار بگذارید.
- تأمین روغن قالب: روغن مخصوص قالب از چسبیدن بتن جلوگیری می‌کند و باز کردن را آسان‌تر می‌کند.
- پیاده‌سازی و نشانه‌گذاری: محور ستون‌ها و دیوارها با دقت روی کف پیاده شود؛ خطای این مرحله در تمام طبقات تکرار می‌شود.
مرحله دوم: قالب‌بندی فونداسیون و شناژ
فونداسیون اولین بخش بتنی ساختمان است و قالب آن معمولاً فقط یک بار در هر پروژه لازم می‌شود. بسته به نوع پی (منفرد، نواری یا گسترده)، دیواره‌های جانبی پی و شناژها قالب‌بندی می‌شوند.
نکات کلیدی این مرحله:
- تراز و گونیا بودن قالب: ابعاد پی و محل ریشه ستون‌ها باید دقیق باشد، چون ستون‌ها روی همین نقاط بالا می‌آیند.
- مهار جانبی کافی: بتن تازه به دیواره قالب فشار جانبی وارد می‌کند. قالب پی باید با مهار و تکیه‌گاه به زمین یا دیواره گود محکم شود.
- فاصله میلگرد تا قالب: با لقمه‌های بتنی (اسپیسر) پوشش لازم بتن روی میلگرد را حفظ کنید.
چون قالب فونداسیون معمولاً یک‌باره است، بسیاری از سازندگان آن را اجاره می‌کنند و فقط قالب‌های پرتکرار طبقات را می‌خرند.
مرحله سوم: قالب‌بندی ستون

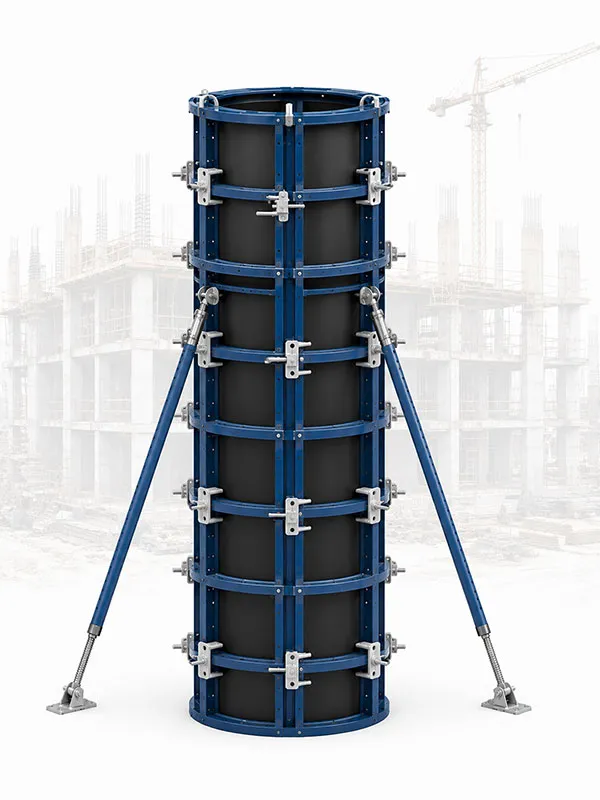

ستون‌ها در هر طبقه تکرار می‌شوند و قالب‌بندی آن‌ها بیشترین سهم را در سرعت اجرای اسکلت دارد. قالب ستون فلزی از چهار پانل (یا دو نیمه برای ستون گرد) تشکیل می‌شود که با پین، گوه و کلمپ به هم بسته می‌شوند. قالب‌های قابل تنظیم این امکان را می‌دهند که با یک مجموعه، چند سایز ستون اجرا شود.
ترتیب معمول قالب‌بندی ستون:
- بستن آرماتور ستون و نصب اسپیسرها برای حفظ پوشش بتن.
- روغن‌کاری سطح داخلی پانل‌ها.
- نصب پانل‌ها دور آرماتور و بستن اتصالات از پایین به بالا.
- کنترل شاقولی ستون در دو جهت و تنظیم آن با مهار یا جک‌های مایل.
- آب‌بندی پای قالب با ملات یا نوار تا شیره بتن بیرون نزند.
- بتن‌ریزی لایه‌لایه همراه با ویبره کنترل‌شده.
اگر قصد دارید برای چند پروژه از یک سیستم قالب استفاده کنید، خرید قالب فلزی بتن در ابعاد رایج ستون‌ها و دیوارهای پروژه‌هایتان معمولاً در بلندمدت به‌صرفه‌تر از قالب چوبی یا اجاره مداوم است. نکته مهم در خرید، هماهنگی ابعاد پانل‌ها با پلان‌های تکراری و سازگاری متعلقات با یکدیگر است.
خطای رایج در این مرحله، ریختن بتن از ارتفاع زیاد و ویبره بیش از حد است. هر دو باعث جدا شدن سنگدانه‌ها و فشار اضافه روی قالب می‌شوند. برای ستون‌های بلند، بتن را با لوله یا قیف و در چند مرحله بریزید.
مرحله چهارم: قالب‌بندی دیوار برشی و دیوار حائل

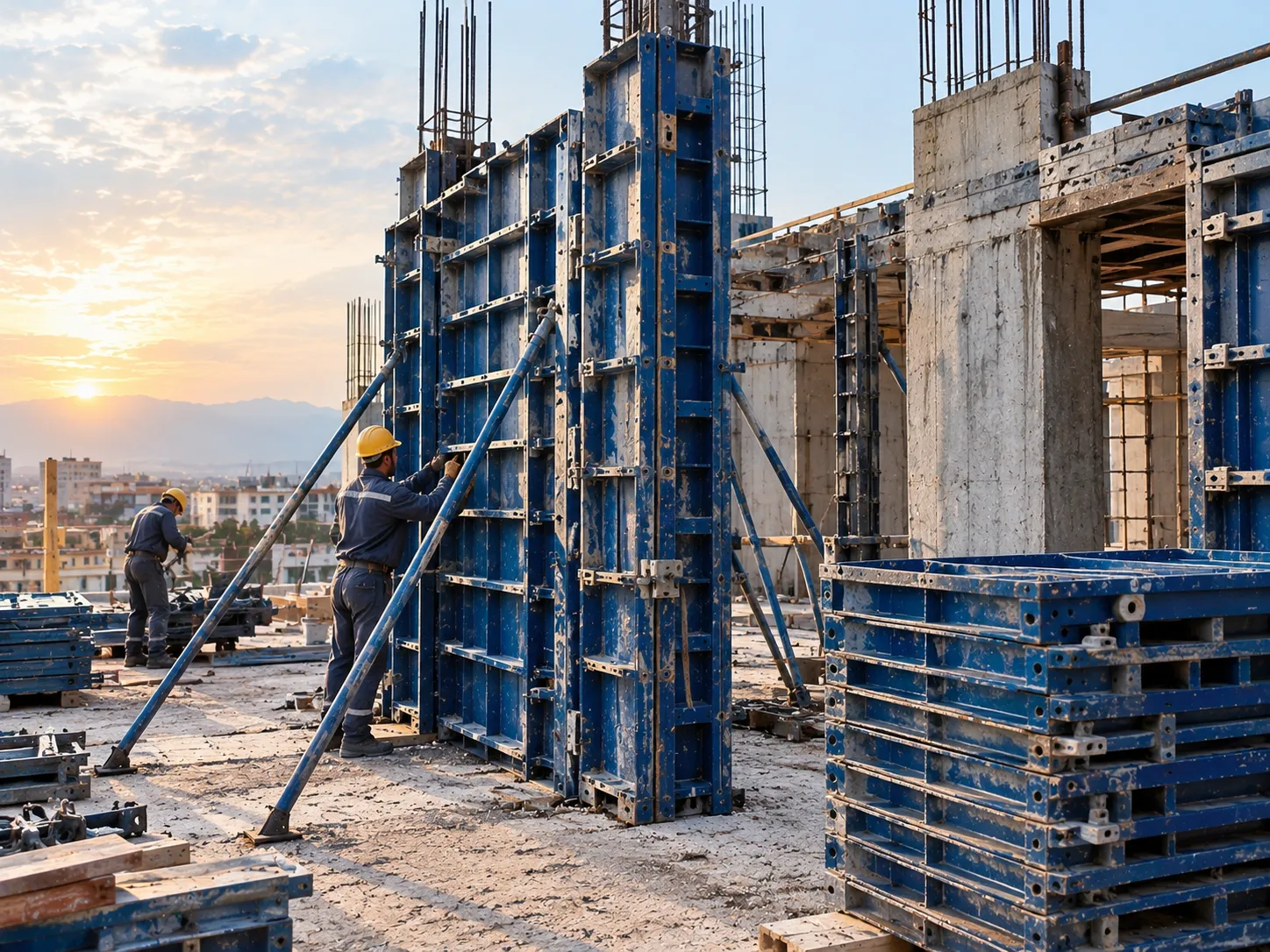

دیوارهای بتنی، به‌ویژه دیوار برشی، دیوار زیرزمین و دیوار حائل، به قالبی نیاز دارند که فشار جانبی زیاد بتن تازه را تحمل کند. قالب دیوار فلزی از پانل‌های مدولار تشکیل می‌شود که دو طرف دیوار نصب و با میل‌مهار (تای‌راد) و مهره خروسکی به هم بسته می‌شوند.
نکات مهم قالب‌بندی دیوار:
- فاصله و تعداد میل‌مهارها: طبق نقشه یا نظر مهندس اجرا شود. کم کردن میل‌مهار برای صرفه‌جویی، رایج‌ترین علت باز شدن قالب دیوار است.
- غلاف میل‌مهار: در دیوارهایی که آب‌بندی مهم است (زیرزمین، استخر، مخزن)، از غلاف و واشر آب‌بند مناسب استفاده کنید.
- شاقول و مهار جانبی: دیوار بلند باید با پایه‌های مایل یا مهار به کف، در وضعیت قائم ثابت شود.
- سرعت بتن‌ریزی: هرچه بتن سریع‌تر و در ارتفاع بیشتری ریخته شود، فشار روی پایین قالب بیشتر است. بتن‌ریزی لایه‌ای این فشار را کنترل می‌کند.
- درز اجرایی: اگر دیوار در چند مرحله بتن‌ریزی می‌شود، محل درز از قبل مشخص و در صورت نیاز واتراستاپ نصب شود.
مرحله پنجم: قالب‌بندی تیر
تیرهای بتنی معمولاً هم‌زمان با دال سقف بتن‌ریزی می‌شوند. قالب تیر شامل کف تیر و دو دیواره جانبی است و کف آن، مثل سقف، روی جک یا پایه نگه داشته می‌شود. چون بار متمرکز تیر از دال بیشتر است، فاصله تکیه‌گاه‌ها زیر تیر معمولاً کمتر از زیر دال در نظر گرفته می‌شود.
در قالب‌بندی تیر به این موارد توجه کنید:
• محل اتصال قالب تیر به قالب ستون و دال باید بدون درز باشد تا شیره بتن نشت نکند.
• ارتفاع کف تیر با تراز زیر دال هماهنگ شود.
• دیواره‌های تیرهای عمیق با مهار جانبی در برابر فشار بتن تقویت شوند.
مرحله ششم: قالب‌بندی سقف و شمع‌بندی با جک سقفی

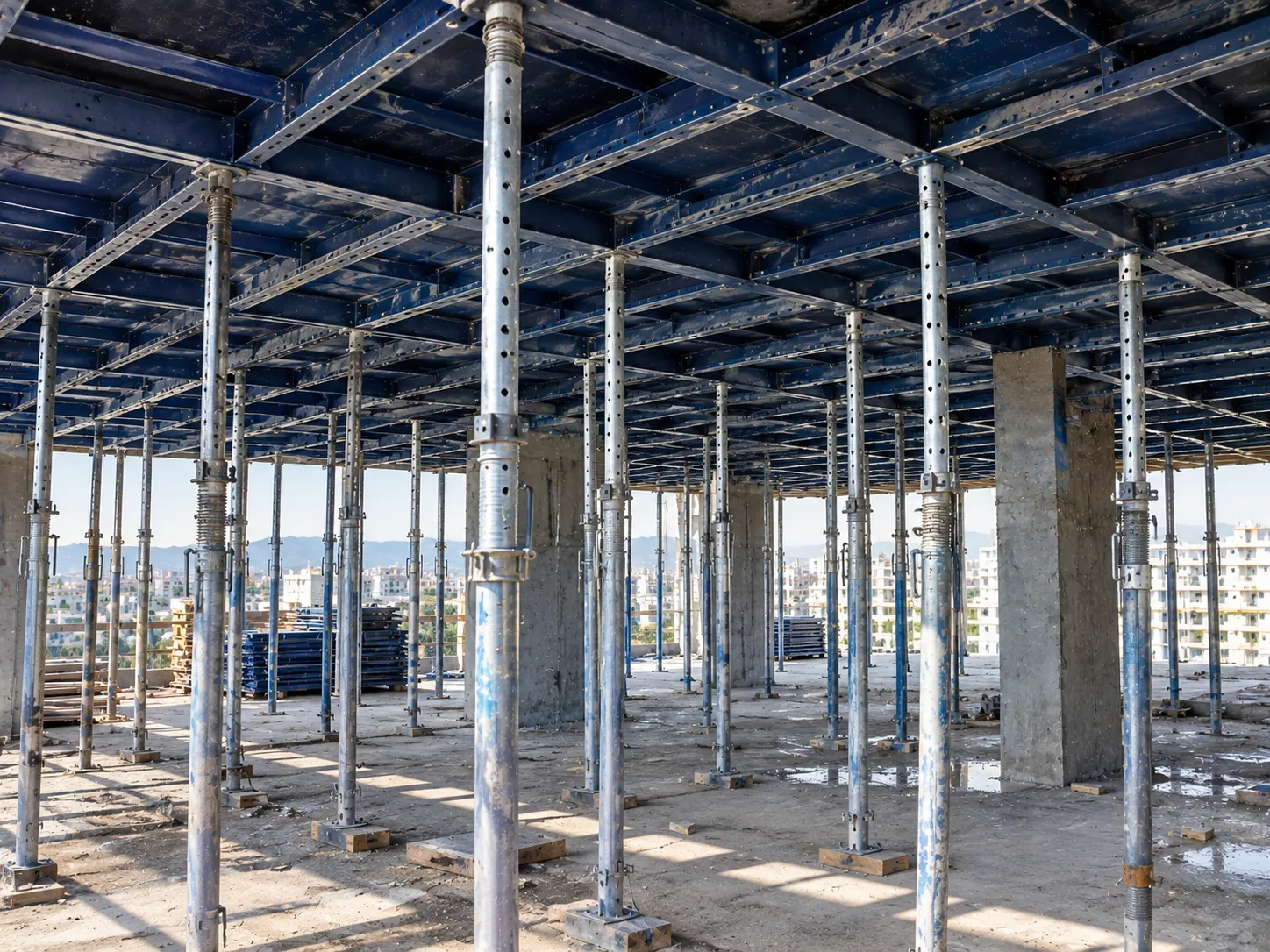

حساس‌ترین بخش قالب‌بندی، سقف است؛ جایی که کل وزن دال بتنی تازه، میلگرد، تجهیزات و کارگران روی قالب و تکیه‌گاه‌های زیر آن قرار می‌گیرد. در سقف‌های دال بتنی و تیرچه بلوک، این تکیه‌گاه‌ها معمولاً جک‌های سقفی هستند: پایه‌های فلزی تلسکوپی که ارتفاعشان با پین و مهره رزوه‌ای تنظیم می‌شود.
استفاده از جک سقفی قابل تنظیم به جای پایه‌های چوبی سه مزیت اصلی دارد: ارتفاع دقیق‌تر و تراز بهتر سقف، باربری یکنواخت‌تر و قابل اعتمادتر، و استفاده مکرر در طبقات و پروژه‌های بعدی.
ترتیب معمول قالب‌بندی سقف:
- چیدمان جک‌ها: جک‌ها روی کف صاف و محکم و در ردیف‌های منظم چیده می‌شوند. در سقف‌های رایج مسکونی فاصله آن‌ها معمولاً حدود ۱ تا ۱٫۲ متر است؛ عدد دقیق را مهندس محاسب بر اساس ضخامت دال و ظرفیت جک تعیین می‌کند.
- نصب تیرچه یا پروفیل روی سرجک: تیرچه‌های اصلی روی سرجک‌ها و تیرچه‌های فرعی عمود بر آن‌ها قرار می‌گیرند.
- نصب قالب کف: پانل‌های فلزی یا تخته روی تیرچه‌ها چیده می‌شوند.
- تراز کردن: ارتفاع جک‌ها با مهره رزوه‌ای تنظیم می‌شود تا کف قالب کاملاً تراز باشد. در دهانه‌های بزرگ، خیز منفی طراحی را رعایت کنید.
- مهار جک‌ها: در ارتفاع زیاد، جک‌ها با بادبند یا لوله و بست به هم مهار می‌شوند تا کمانش نکنند.
- کنترل نهایی پیش از بتن‌ریزی: تمام جک‌ها قائم، پین‌ها در جای خود و سرجک‌ها زیر تیرچه درگیر باشند.
هنگام بتن‌ریزی سقف، بتن را یکنواخت پخش کنید و از انباشتن حجم زیاد بتن در یک نقطه پرهیز کنید. یک نفر باید در تمام مدت بتن‌ریزی، زیر سقف را از نظر نشست، کج شدن جک یا صدای غیرعادی زیر نظر داشته باشد.
مرحله هفتم: زمان باز کردن قالب و جک
باز کردن قالب، آخرین و پرخطرترین مرحله است. ترتیب کلی این است که قالب‌های جانبی (ستون، دیوار و دیواره تیر) زودتر باز می‌شوند، چون باری تحمل نمی‌کنند؛ اما قالب کف و جک‌های سقف باید تا رسیدن بتن به مقاومت کافی در جای خود بمانند.
زمان دقیق باز کردن به این عوامل بستگی دارد:
- نوع سیمان و طرح اختلاط بتن
- دمای هوا و شرایط عمل‌آوری؛ در هوای سرد، بتن دیرتر مقاومت می‌گیرد
- دهانه و ضخامت دال
- باری که از طبقات بالاتر روی سقف می‌آید
به همین دلیل، زمان باز کردن جک‌ها باید با نظر مهندس ناظر تعیین شود، نه بر اساس عجله برای طبقه بعد. اگر برنامه زمانی فشرده است، راه درست داشتن دست دوم جک و قالب است، نه باز کردن زودهنگام. بعضی مهندسان هم پس از باز کردن قالب کف، تعدادی جک را به‌عنوان پایه اطمینان (شمع‌بندی مجدد) زیر سقف باقی می‌گذارند.
چک‌لیست کنترل کیفیت قبل و بعد از بتن‌ریزی
[تصویر ۵ — سطح بتن پس از باز کردن قالب فلزی]
این چک‌لیست را برای هر طبقه تکرار کنید:
قبل از بتن‌ریزی
- ابعاد و محل قالب‌ها با نقشه مطابقت دارد.
- ستون‌ها و دیوارها در دو جهت شاقول هستند.
- کف قالب سقف تراز است و درزهای پانل‌ها بسته شده‌اند.
- همه پین‌ها، گوه‌ها، میل‌مهارها و بست‌ها در جای خود هستند.
- جک‌ها قائم، روی کف محکم و با پین سالم نصب شده‌اند.
- سطح قالب روغن‌کاری شده و اسپیسرها پوشش بتن را تأمین می‌کنند.
- مهندس ناظر قالب و آرماتور را بازدید و تأیید کرده است.
بعد از باز کردن قالب
- سطح بتن بدون کرمو شدگی، شکم دادن یا نشت شیره است.
- ابعاد و شاقول ستون‌ها و دیوارها در محدوده مجاز است.
- قالب‌ها تمیز، روغن‌کاری و برای طبقه بعد مرتب چیده شده‌اند.
- قطعات آسیب‌دیده جدا و برای تعمیر علامت‌گذاری شده‌اند.
شش اشتباه رایج در قالب‌بندی اسکلت بتنی
- کم گذاشتن جک یا میل‌مهار برای صرفه‌جویی: هزینه یک قالب باز شده یا سقف نشست‌کرده، ده‌ها برابر قیمت چند جک یا میل‌مهار اضافه است.
- باز کردن زودهنگام جک‌های سقف: بتن جوان ممکن است ترک بخورد یا خیز دائمی پیدا کند.
- استفاده از قالب تاب‌دار یا جک خمیده: عیب تجهیزات مستقیماً به سازه منتقل می‌شود.
- روغن نزدن قالب: بتن به قالب می‌چسبد و برای جدا کردن، پانل با پتک تاب برمی‌دارد.
- نصب جک روی خاک نرم یا کف ناتراز: نشست یک جک، بار را به جک‌های اطراف منتقل می‌کند و تعادل شمع‌بندی را به هم می‌زند.
- ترکیب قطعات ناهماهنگ از چند سیستم: اتصالاتی که با هم جور نیستند، هم سرعت کار را کم می‌کنند و هم ایمنی را.
قالب فلزی و جک سقفی را از کجا تهیه کنیم؟
انتخاب تأمین‌کننده به اندازه انتخاب خود تجهیزات اهمیت دارد. تأمین‌کننده خوب، علاوه بر جنس باکیفیت، در انتخاب نوع و تعداد قالب و جک هم مشاوره می‌دهد، متعلقات کامل و هماهنگ تحویل می‌دهد و امکان اجاره، خرید و تأمین قطعات یدکی را با هم فراهم می‌کند.
جک و قالب پژمان علیخانی با بیش از ۲۵ سال سابقه در فروش و اجاره تجهیزات قالب‌بندی، انواع قالب فلزی دیواری، ستونی و کفی، جک سقفی در مدل‌ها و طول‌های مختلف، اسکافلد، لوله داربست و انواع بست و متعلقات را برای مالکان، سازندگان و پیمانکاران تأمین می‌کند. برای مشاوره کافی است تعداد طبقات، مساحت سقف هر طبقه، ابعاد ستون‌ها و دیوارها و زمان‌بندی پروژه را با کارشناسان این مجموعه در میان بگذارید.
- تلفن: ۰۹۱۳۱۱۷۷۰۷۸
- ساعت کاری: شنبه تا چهارشنبه ۸ تا ۱۷، پنجشنبه ۸ تا ۱۴، جمعه تعطیل
پرسش‌های متداول درباره قالب‌بندی اسکلت بتنی
ترتیب قالب‌بندی اسکلت بتنی چیست؟ به‌طور معمول: فونداسیون و شناژ، سپس در هر طبقه ستون‌ها و دیوارها، و بعد تیرها و سقف که معمولاً با هم بتن‌ریزی می‌شوند. این چرخه برای هر طبقه تکرار می‌شود.
قالب فلزی بهتر است یا قالب چوبی؟ برای پروژه‌های چندطبقه و تکراری، قالب فلزی سطح صاف‌تر، دقت ابعادی بیشتر، نصب سریع‌تر و عمر بسیار طولانی‌تری دارد. قالب چوبی برای فرم‌های خاص و یک‌باره هنوز کاربرد دارد.
چند دست جک سقفی برای اجرای یک ساختمان لازم است؟ به سرعت اجرای طبقات و زمان باز کردن جک‌ها بستگی دارد. اگر قرار است پیش از آزاد شدن جک‌های طبقه پایین، سقف طبقه بالا قالب‌بندی شود، دست‌کم دو دست جک لازم است.
قالب ستون و دیوار را چه زمانی می‌توان باز کرد؟ قالب‌های جانبی چون باری تحمل نمی‌کنند، زودتر از قالب کف باز می‌شوند؛ اما زمان دقیق به نوع سیمان و دمای هوا بستگی دارد و باید با نظر مهندس ناظر تعیین شود.
آیا می‌شود از یک قالب فلزی برای چند سایز ستون استفاده کرد؟ بله، قالب‌های ستون قابل تنظیم با جابه‌جایی محل اتصال پانل‌ها، چند سایز ستون را با یک مجموعه پوشش می‌دهند.
جمع‌بندی
قالب‌بندی اسکلت بتنی زنجیره‌ای از مراحل وابسته است: آماده‌سازی، فونداسیون، ستون، دیوار، تیر، سقف و در پایان باز کردن قالب. ضعف در هر حلقه، به حلقه‌های بعدی و به کیفیت نهایی ساختمان منتقل می‌شود. استفاده از قالب فلزی سالم و جک سقفی استاندارد، رعایت ترتیب اجرا، کنترل کیفیت پیش از هر بتن‌ریزی و پیروی از نظر مهندس ناظر در زمان باز کردن قالب، چهار اصلی هستند که اسکلتی ایمن، دقیق و سریع را تضمین می‌کنند.
